Переходные процессы в линейных электрических цепях
- ISBN
- 978-5-9729-3156-9
- Кол-во страниц
- 132
- Формат
- 148х210
- Переплет
- Твердый; Полноцвет
- Год
- 2026 Библиографическая запись
К18 Переходные процессы в линейных электрических цепях : учебник / А. В. Каминский. – Москва ; Вологда : Инфра-Инженерия, 2026. – 132 с. : ил., табл.
Последовательно рассмотрены методы анализа переходных процессов в линейных электрических цепях. Изложение теоретического материала сопровождается примерами использования каждого из рассмотренных методов. Дан сравнительный анализ методов расчета и рассмотрены особенности их применения. Приведены примеры практического использования в электронных и электротехнических устройствах. Дается библиографический список для более глубокого усвоения курса. Для обучающихся по техническим направлениям подготовки бакалавриата: 27.03.04 «Управление и информатика в технических системах»; 09.03.01 «Информатика и вычислительная техника»; 11.03.02 «Инфокоммуникационные технологии и системы связи».
ВВЕДЕНИЕ 5
1. ПЕРЕХОДНЫЕ ПРОЦЕССЫ. ОСНОВНЫЕ ПОНЯТИЯ. ЗАКОНЫ КОММУТАЦИИ 7
1.1 Основные понятия и определения 7
1.2 Законы коммутации 8
1.3 Методы расчета переходных процессов 14
2. КЛАССИЧЕСКИЙ МЕТОД РАСЧЕТА ПЕРЕХОДНЫХ ПРОЦЕССОВ В ЛИНЕЙНЫХ ЭЛЕКТРИЧЕСКИХ ЦЕПЯХ 15
2.1 Вводные сведения 15
2.2 Методы нахождения принужденных составляющих 16
2.3 Определение свободных составляющих 18
2.4 Характер и длительность переходного процесса 21
2.5 Переходные процессы в цепях первого порядка 23
2.5.1 Переходные процессы в RC-цепи 23
2.5.2 Переходные процессы в RL-цепи 38
2.6 Переходные процессы в цепях второго порядка 45
2.7 Понижение порядка дифференциального уравнения 60
3. ОПЕРАТОРНЫЙ МЕТОД РАСЧЕТА ПЕРЕХОДНЫХ ПРОЦЕССОВ 62
3.1 Вводные сведения 62
3.2 Свойства и теоремы операционного исчисления 63
3.3 Законы Ома и Кирхгофа в операторной форме 69
3.4 Обратное преобразование Лапласа. Формула разложения 72
3.5 Сведение к нулевым начальным условиям 78

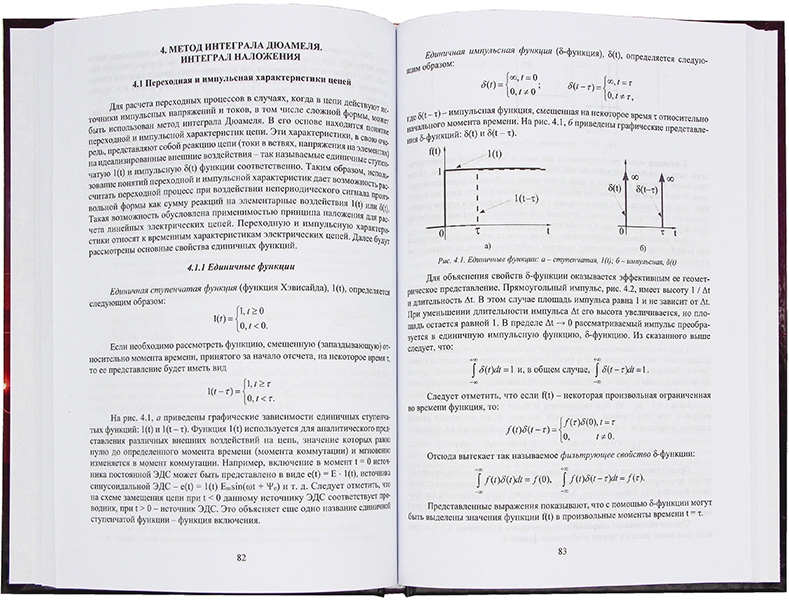

4. МЕТОД ИНТЕГРАЛА ДЮАМЕЛЯ. ИНТЕГРАЛ НАЛОЖЕНИЯ 82
4.1 Переходная и импульсная характеристики цепей 82
4.1.1 Единичные функции 82
4.1.2 Переходная характеристика цепи 85
4.1.3 Импульсная характеристика цепи 87
4.2 Интеграл Дюамеля 89
5. МЕТОД ПЕРЕМЕННЫХ СОСТОЯНИЯ 96
5.1 Вводные сведения 96
5.2 Методы формирования системы уравнений состояния 97
5.3 Аналитический метод решения 98
5.4 Численный метод решения 108
6. МЕТОД ЧАСТОТНЫХ ХАРАКТЕРИСТИК 113
6.1 Вводные сведения 113
6.2 Сравнение методов расчета переходных процессов 117
7. ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ ПЕРЕХОДНЫХ ПРОЦЕССОВ 119
7.1 Фильтры в цепях питания электронных устройств 119
7.2 Электронные генераторы 121
7.2.1 Релаксационные генераторы 121
7.2.2 Генераторы линейно изменяющегося напряжения 123
7.3 Переходные процессы в цепях с индуктивной нагрузкой 124
7.3.1 Ток короткого замыкания 124
7.3.2 Отключение индуктивной нагрузки 125
7.3.3 Переходные процессы в трансформаторах 126
ЗАКЛЮЧЕНИЕ 130
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 131
