Прудова Л. Ю., Бубеев И. Т., Аюшеев Т. В.
Содержит теоретический, учебно-методический и практический материал и включает семь основных тем раздела, вопросы для самоподготовки и самоконтроля по каждой теме, примеры решения заданий индивидуальных работ, методические рекомендации по выполнению графических работ, образцы их оформления, пример варианта теста. Алгоритмы решения типовых задач расписаны поэтапно. Теоретические аспекты дисциплины иллюстрированы авторскими чертежами, рисунками, что обеспечивает лучшее усвоение теоретического материала. В приложениях представлены варианты задач и заданий графических работ по темам. Для студентов, изучающих дисциплину «Начертательная геометрия». Рекомендуется обучающимся по техническим направлениям подготовки программ высшего образования, а также будет полезно начинающим преподавателям высшей школы для организации учебного процесса.
Предисловие 4
Введение 5
Тема 1. Метрические задачи: практическое применение 7
Тема 2. Проецирование плоских углов. Первая основная метрическая задача 9
Тема 3. Измерение расстояния между двумя точками – вторая основная метрическая задача 13
Тема 4. Способы преобразования комплексного чертежа 16
Тема 5. Решение метрических задач разными способами 34
Тема 6. Плоскости, касательные к поверхностям 43

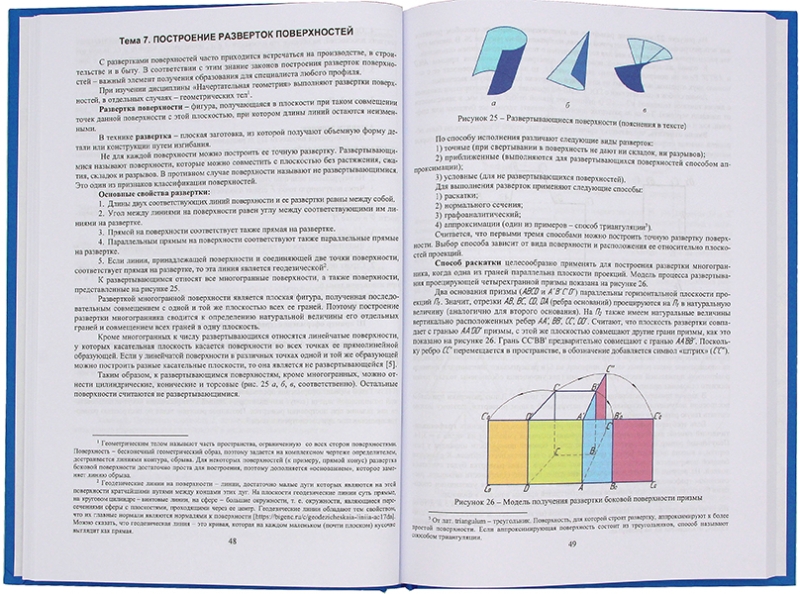

Тема 7. Построение развёрток поверхностей 48
Методические рекомендации по решению задач и выполнению графической работы 5 по теме «Развертка поверхности» 61
Заключение 67
Список использованной и рекомендуемой литературы 68
Приложение 1. Варианты заданий 69
Приложение 2. Варианты задания для выполнения графической работы 1 на тему «Метрические задачи» и образцы оформления 109
Приложение 3. Варианты задания для выполнения графической работы 2 на тему «Метрические задачи» – определение н. в. треугольника, перпендикуляра к плоскости треугольника 113
Приложение 4. Варианты задания для выполнения графической работы 3 на тему «Метрические задачи» – построение плоскостей: параллельной и перпендикулярной к плоскости ∆АВС и образцы оформления 115
Приложение 5. Варианты заданий для выполнения графической работы 4 на тему «Метрические задачи – построение касательной плоскости и нормали» и образцы оформления 117
Приложение 6. Варианты заданий графической работы 5 на тему «Развертка призмы» и образцы оформления 140
