Проектирование автоматизированных технологических комплексов нефтеперерабатывающих и нефтехимических производств. 2-е изд.
- ISBN
- 978-5-9729-2833-0
- Кол-во страниц
- 196
- Формат
- 148х210
- Переплет
- Твердый; Полноцвет
- Год
- 2026
- Вес
- 0,352 Библиографическая запись
Муртазин, Т. М.
М91 Проектирование автоматизированных технологических комплексов нефтеперерабатывающих и нефтехимических производств : учебное пособие / Т. М. Муртазин. – 2-е изд. – Москва ; Вологда : Инфра-Инженерия, 2026. – 196 с. : ил., табл.
В учебном пособии рассматриваются вопросы, возникающие при разработке автоматизированных технологических комплексов нефтеперерабатывающих и нефтехимических производств. Приведен общий порядок проектирования промышленных объектов в целом и автоматизированных систем в частности, в том числе вопросы организации и управления проектами. Описаны типы автоматизированных систем, разрабатываемые в составе автоматизированных комплексов, и решаемые ими задачи. Рассмотрены основные документы в составе проектов автоматизированных систем, порядок их разработки, требования к их содержанию и оформлению. Учебное пособие предназначено для студентов, изучающих проектирование автоматизированных систем, а также может быть полезно специалистам в области автоматизации нефтеперерабатывающих и нефтехимических производств.
Введение 5
1. Характеристика автоматизированного технологического комплекса 8
1.1. Автоматизированные технологические комплексы как сложные системы 8
1.1.1. Основные принципы системотехники при разработке сложных систем 8
1.1.2. Структурная декомпозиция систем (эшелонирование) 9
1.1.3. Декомпозиция по уровню описания сложных систем (стратифицирование) 11
1.1.4. Декомпозиция по уровню принятия решений (слои) 13
1.2. Структура АТК нефтеперерабатывающих и нефтехимических производств 15
1.3. Задачи проектирования АТК 19
2. Основы проектирования промышленных объектов 21
2.1. Проект как сложная система 21
2.2. Организация проектных работ 23
2.2.1. Управление проектами 23
2.2.2. Организационная структура проектной деятельности 29
2.3. Управление качеством проекта 32
2.3.1. Ограничения проекта 32
2.3.2. Методы планирования проекта 33
2.3.3. Обеспечение качества проекта 37
2.4. Показатели оценки проекта 39
2.5. Принципы организации работ по созданию промышленных объектов 42
2.6. Реализация проекта промышленного объекта 44
2.6.1. Стадии разработки проекта 44
2.6.2. Разработка задания на проектирование 45
2.6.3. Разработка проектной документации 47
2.6.4. Экспертиза проектной документации 49
2.6.5. Разработка рабочей документации 51
2.6.6. Авторский надзор за строительством, разработка эксплуатационной документации, пуско-наладочные работы 52
2.7. Нормативно-техническое обеспечение проектирования 54
2.7.1. Стандартизация как метод оптимизации проектирования 54
2.7.2. Государственная система стандартизации 58
2.7.3. Система нормативного регулирования в сфере проектирования и строительства 61
3. Проектирование автоматизированных систем 63
3.1. Понятие автоматизированной системы 63
3.2. Классификация автоматизированных систем управления 65
3.3. Стадии создания проектов автоматизированных систем 70
3.4. Состав проекта автоматизированной системы 74
3.5. Разработка комплекта рабочих чертежей проектов нижнего уровня автоматизации 78
3.5.1. Состав рабочих чертежей проекта по автоматизации и требования к ним 78
3.5.2. Методические материалы при разработке проектов автоматизации 92
3.5.3. Порядок разработки документации марки «Автоматизация технологических процессов» 93
3.6. Общие правила оформления проектной документации 98
4. Нормативные требования при проектировании автоматизированных систем нефтеперерабатывающих и нефтехимических производств 101
4.1. Особенности проектирования нефтеперерабатывающих и нефтехимических производств 101
4.2. Требования к системам управления взрывоопасных производств 103
4.3. Обеспечение безопасности отдельного оборудования нефтехимических производств 105
4.4. Энергетическое обеспечение системы управления 109
4.4.1. Категории электроприемников 109
4.4.2. Электроснабжение систем управления 111
4.4.3. Пневмопитание систем управления 114
4.5. Электрооборудование взрывоопасных зон 118
4.5.1. Классификация взрывоопасных зон 118

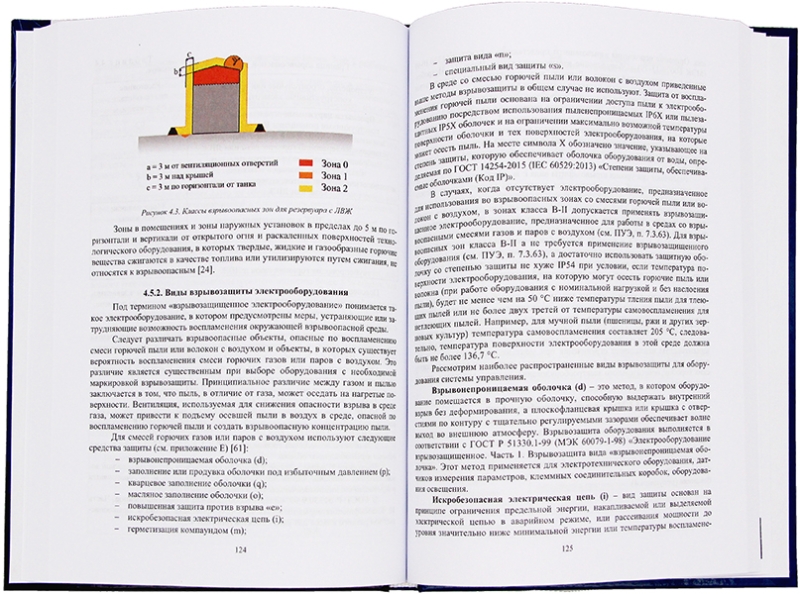

4.5.2. Виды взрывозащиты электрооборудования 124
4.5.3. Маркировка электрооборудования 126
4.6. Электрические и трубные проводки 130
4.6.1. Виды проводок. Способы прокладки 130
4.6.2. Виды электрических кабелей 131
4.6.3. Электропроводки во взрывоопасных зонах 134
4.7. Требования к операторным 138
5. Системы обеспечения безопасности технологических производств 142
5.1. Принципы управления безопасностью опасных производственных объектов 142
5.2. Основные показатели надежности АС 147
5.3. Моделирование систем безопасности для расчета показателей надежности 153
5.4. Интегральный уровень полноты безопасности 161
5.4.1. Расчет интегрального уровня полноты безопасности систем обеспечения безопасности 161
5.4.2. Определение требований к уровню полноты безопасности 164
5.4.3. Повышение уровня полноты безопасности 170
Список использованной литературы 172
Приложение А. Основные принципы системотехники. 176
Приложение Б. Обозначение марок рабочих чертежей и прилагаемых документов (по ГОСТ Р 21.101-2020) 180
Приложение В. Обозначение функционального назначения устройства на схемах автоматизации 183
Приложение Г. Функциональная схема автоматизации в развернутым и упрощенным способом (ГОСТ 21.408-2013) 184
Приложение Д. Примеры документов рабочих чертежей марки «Автоматизация технологических процессов» 185
Приложение Е. Виды взрывозащиты электрооборудования 190
Приложение Ж. Руководящие материалы по проектированию систем автоматизации технологических процессов, разработанных организациями МИНМОНТАЖСПЕЦСТРОЯ СССР 191
