Вершилович В. А.
Рассмотрены вопросы газоснабжения природным газом производственных объектов: котельных, промышленных и сельскохозяйственных предприятий. Даны основные понятия в области газораспределения и газопотребления, рассмотрены требования к наружным и внутренним газопроводам, пунктам редуцирования газа. Описаны промышленное газоиспользующее оборудование, в том числе газогорелочные устройства и средства измерений и автоматизации. Представлена информация, необходимая для исполнения требований промышленной безопасности при эксплуатации опасных производственных объектов III класса опасности – сетей газопотребления котельных и производственных объектов. Освещены вопросы эксплуатации наружных и внутренних газопроводов, пунктов редуцирования газа, промышленного газоиспользующего оборудования, средств автоматизации, даны основные понятия газоопасных работ, порядок их организации и требования безопасности. Отражены требования основных нормативных документов: Технического регламента о безопасности сетей газораспределения и газопотребления, федеральных норм и правил в области промышленной безопасности «Правила безопасности сетей газораспределения и газопотребления», свода правил СП 62.13330.2011* «Актуализированная редакция СП 42-01-2002 «Газораспределительные системы», стандартов ГОСТ 34741-2021 «Системы газораспределительные. Требования к эксплуатации сетей газораспределения природного газа» и ГОСТ Р 58095.4-2021 «Системы газораспределительные. Требования к сетям газопотребления. Часть 4. Эксплуатация», в которых рассмотрены вопросы проектирования, строительства и эксплуатации газовых сетей. Для рабочих и специалистов газораспределительных организаций, мастеров газовых служб предприятий, а также лиц, ответственных за газовое хозяйство организаций. Будет полезна для обучения персонала газифицированных предприятий: операторов, слесарей по эксплуатации и ремонту газового оборудования, слесарей КИПиА.
ВВЕДЕНИЕ 3
ГЛАВА 1. ГАЗОСНАБЖЕНИЕ КОТЕЛЬНЫХ И ПРОМЫШЛЕННЫХ ПРОИЗВОДСТВ 4
1.1. Сети газораспределения 4
1.2. СЕТИ ГАЗОПОТРЕБЛЕНИЯ 7
1.3. КЛАССИФИКАЦИЯ ГАЗОПРОВОДОВ 8
1.4. НОРМАТИВНЫЕ ДОКУМЕНТЫ 14
1.5. ОРГАНИЗАЦИЯ ЭКСПЛУАТАЦИИ СЕТЕЙ ГАЗОПОТРЕБЛЕНИЯ 23
Глава 2. ПРОМЫШЛЕННАЯ БЕЗОПАСНОСТЬ 30
2.1. ОБЩИЕ ПОЛОЖЕНИЯ 30
2.2. РЕГИСТРАЦИЯ ОПО 34
2.3. ПОЛУЧЕНИЕ ЛИЦЕНЗИИ И СТРАХОВАНИЕ 37
2.4. ПЕРСОНАЛ ОПО 41
2.5. ГОТОВНОСТЬ К ЛОКАЛИЗАЦИИ И ЛИКВИДАЦИИ АВАРИЙ 46
2.6. ТЕХНИЧЕСКОЕ РАССЛЕДОВАНИЕ ПРИЧИН АВАРИЙ И ИНЦИДЕНТОВ 52
2.7. ЭКСПЕРТИЗА ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ 58
2.8. ПРОИЗВОДСТВЕННЫЙ КОНТРОЛЬ 61
2.9. ГОСУДАРСТВЕННЫЙ КОНТРОЛЬ И НАДЗОР 67
2.10. ДОКУМЕНТАЦИЯ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ 70
ГЛАВА 3. ТЕХНИЧЕСКИЕ УСТРОЙСТВА 72
3.1. ОБЩИЕ ПОЛОЖЕНИЯ 72
3.2. ТРУБОПРОВОДНАЯ АРМАТУРА 77
3.3. ХАРАКТЕРИСТИКИ ТРУБОПРОВОДНОЙ АРМАТУРЫ 80
3.4. ЗАПОРНАЯ АРМАТУРА 86
3.5. ЗАДВИЖКИ 87
3.6. КРАНЫ 93
3.7. ВЕНТИЛИ И ЗАТВОРЫ 99
3.8. ТЕРМОЗАПОРНЫЕ КЛАПАНЫ 104
3.9. ЗАПОРНЫЕ КЛАПАНЫ С ЭЛЕКТРОПРИВОДОМ 105
3.10. РЕГУЛИРУЮЩИЕ ЗАСЛОНКИ 111
3.11. УСТРОЙСТВА ОГРАНИЧЕНИЯ РАСХОДА ГАЗА 111
3.12. КОМПЕНСАТОРЫ 114
3.13. КОНДЕНСАТОСБОРНИКИ 116
3.14. ЭЛЕКТРОИЗОЛИРУЮЩИЕ СОЕДИНЕНИЯ 117
ГЛАВА 4. НАРУЖНЫЕ ГАЗОПРОВОДЫ 120
4.1. ОБЩИЕ ПОЛОЖЕНИЯ 120
4.2. ПОДЗЕМНЫЕ ГАЗОПРОВОДЫ 121
4.3. НАДЗЕМНЫЕ ГАЗОПРОВОДЫ 126
4.4. СООРУЖЕНИЯ НА ГАЗОПРОВОДАХ 128
4.5. ОТКЛЮЧАЮЩИЕ УСТРОЙСТВА НА НАРУЖНЫХ ГАЗОПРОВОДАХ 134
4.6. ЗАЩИТА ГАЗОПРОВОДОВ ОТ КОРРОЗИИ 135
4.7. ЭКСПЛУАТАЦИЯ НАРУЖНЫХ ГАЗОПРОВОДОВ 142
4.8. Мониторинг наружных газопроводов 143
4.9. Техническое обслуживание газопроводов 157
4.10. ТЕКУЩИЙ И КАПИТАЛЬНЫЙ РЕМОНТ ГАЗОПРОВОДОВ 161
4.11. КОНСЕРВАЦИЯ И ЛИКВИДАЦИЯ ГАЗОПРОВОДОВ 166
4.12. Эксплуатация средств ЭХЗ 167
Глава 5. ПУНКТЫ РЕДУЦИРОВАНИЯ ГАЗА 168
5.1. ОБЩИЕ ПОЛОЖЕНИЯ 168
5.2. СТАЦИОНАРНЫЕ ГРП 169
5.3. ЗДАНИЯ и ПОМЕЩЕНИЯ ГРП и ГРПБ 173
5.4. Системы инженерно-технического обеспечения 177
5.5. БЛОЧНЫЕ ГРП 182
5.6. Шкафные пункты редуцирования газа 186
5.7. ГАЗОРЕГУЛЯТОРНЫЕ УСТАНОВКИ 190
5.8. ТЕХНОЛОГИЧЕСКАЯ СХЕМА ГРП 192
5.9. ФУНКЦИОНАЛЬНЫЕ схемы ПРГ 197
5.10. ПРГ с регулятором-монитором 201
5.11. РЕГУЛЯТОРЫ ДАВЛЕНИЯ ГАЗА 203
5.12. КОМБИНИРОВАННЫЙ регулятор РДНК-400 210
5.13. Комбинированный регулятор РДГ 215
5.14. Регулятор РДП 221
5.15. ПРЕДОХРАНИТЕЛЬНЫЕ ЗАПОРНЫЕ КЛАПАНЫ 224
5.16. Предохранительный запорный клапан ПКН (ПКВ) 226
5.17. Предохранительный запорный клапан КПЗ 229
5.18. ПРЕДОХРАНИТЕЛЬНЫЕ СБРОСНЫЕ КЛАПАНЫ 231
5.19. ФИЛЬТРЫ 234
5.20. ЭКСПЛУАТАЦИЯ ПУНКТОВ РЕДУЦИРОВАНИЯ ГАЗА 238
5.21. ВВОД ПРГ В ЭКСПЛУАТАЦИЮ 240
5.22. МОНИТОРИНГ ТЕХНИЧЕСКОГО СОСТОЯНИЯ ПРГ 245
5.23. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ ПРГ 251
5.24. РАБОТА ПРГ НА БАЙПАСЕ 258
5.25. ПРОВЕРКА ПАРАМЕТРОВ НАСТРОЙКИ ПРЕДОХРАНИТЕЛЬНОЙ И ОТКЛЮЧАЮЩЕЙ АРМАТУРЫ 259
5.26. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ СИСТЕМ ИНЖЕНЕРНО-ТЕХНИЧЕСКОГО ОБЕСПЕЧЕНИЯ ПРГ 261
5.27. ЭКСПЛУАТАЦИЯ ЗДАНИЙ ГАЗОРЕГУЛЯТОРНЫХ ПУНКТОВ 265
5.28. КОНСЕРВАЦИЯ И ЛИКВИДАЦИЯ ПРГ 268
ГЛАВА 6. СЖИГАНИЕ ГАЗОВОГО ТОПЛИВА И УДАЛЕНИЕ ПРОДУКТОВ СГОРАНИЯ 270
6.1. СЖИГАНИЕ ПРИРОДНОГО ГАЗА 270
6.2. ГАЗОВЫЕ ГОРЕЛКИ 273
6.3. ДИФФУЗИОННЫЕ ГОРЕЛКИ 276
6.4. ИНЖЕКЦИОННЫЕ ГОРЕЛКИ 278
6.5. ГОРЕЛКИ С ПРИНУДИТЕЛЬНОЙ ПОДАЧЕЙ ВОЗДУХА 283
6.6. АВТОМАТИЗИРОВАННЫЕ БЛОЧНЫЕ ГОРЕЛКИ 285
6.7. КОМБИНИРОВАННЫЕ ГОРЕЛКИ 292
6.8. ЗАПАЛЬНО-ЗАЩИТНЫЕ УСТРОЙСТВА 299
6.9. СТАБИЛИЗАЦИЯ ПЛАМЕНИ 302
6.10. УДАЛЕНИЕ ПРОДУКТОВ СГОРАНИЯ 305
6.11. ГАЗОВОЗДУШНЫЙ ТРАКТ 306
6.12. НАЛАДОЧНЫЕ РАБОТЫ 313

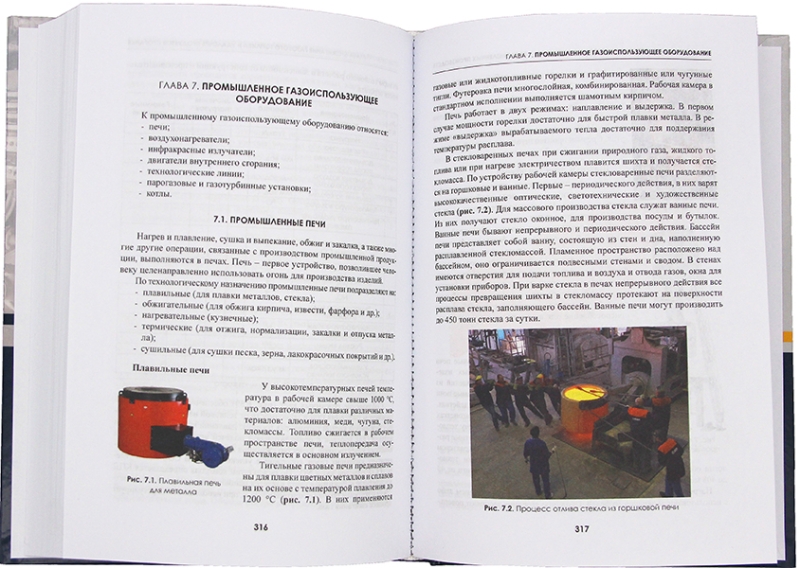

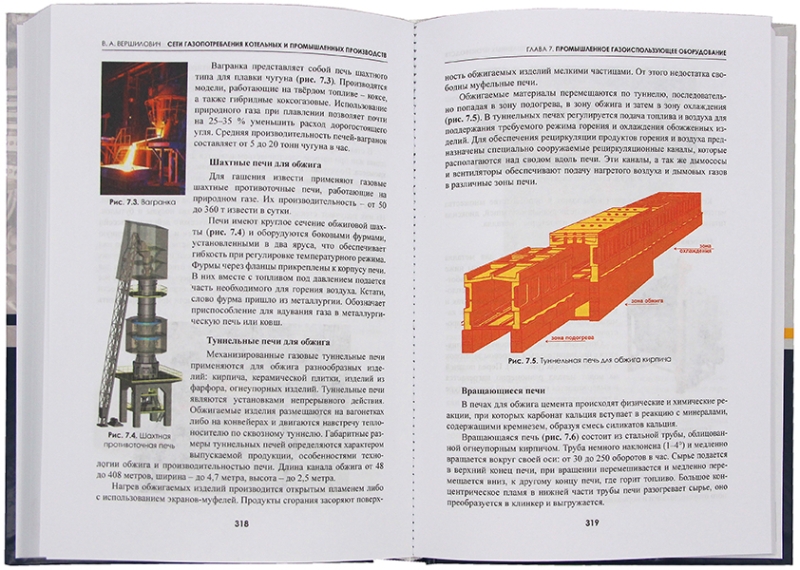

ГЛАВА 7. ПРОМЫШЛЕННОЕ ГАЗОИСПОЛЬЗУЮЩЕЕ ОБОРУДОВАНИЕ 316
7.1. Промышленные печи 316
7.2. СИСТЕМЫ ГАЗОВОГО ЛУЧИСТОГО ОТОПЛЕНИЯ 324
7.3. ПРОМЫШЛЕННЫЕ ВОЗДУХОНАГРЕВАТЕЛИ 326
7.4. ГАЗОВЫЕ ДвигателИ внутреннего сгорания 331
7.5. ПРОМЫШЛЕННЫЕ КОТЛЫ 338
7.6. ЧУГУННЫЕ СЕКЦИОННЫЕ КОТЛЫ 347
7.7. ЖАРОТРУБНЫЕ КОТЛЫ 350
7.8. ВОДОТРУБНЫЕ КОТЛЫ 355
ГЛАВА 8. УЧЕТ РАСХОДА ГАЗА 361
8.1. ОБЩИЕ ПОЛОЖЕНИЯ 361
8.2. МЕМБРАННЫЕ счетчики 365
8.3. РОТАЦИОННЫЕ СЧЕТЧИКИ 366
8.4. Турбинные счетчики 369
8.5. УЛЬТРАЗВУКОВЫЕ РАСХОДОМЕРЫ 371
8.6. ВИХРЕВЫЕ РАСХОДОМЕРЫ 374
8.7. ИЗМЕРЕНИЕ РАСХОДА ГАЗА ПО ПЕРЕПАДУ ДАВЛЕНИЯ 376
8.8. ИЗМЕРИТЕЛЬНЫЕ КОМПЛЕКСЫ 379
8.9. ПУНКТЫ УЧЕТА РАСХОДА ГАЗА 382
ГЛАВА 9. КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И ДАТЧИКИ 384
9.1. ОБЩИЕ ПОЛОЖЕНИЯ 384
9.2. ИЗМЕРЕНИЕ ДАВЛЕНИЯ 385
9.3. ПОКАЗЫВАЮЩИЕ МАНОМЕТРЫ 386
9.4. ПОКАЗЫВАЮЩИЕ ТЯГОНАПОРОМЕРЫ 388
9.5. ДАТЧИКИ ДАВЛЕНИЯ 389
9.6. Приборы для измерения температуры 392
ГЛАВА 10. КОНТРОЛЬ ЗАГАЗОВАННОСТИ ПОМЕЩЕНИЙ 395
10.1. ОБЩИЕ ПОЛОЖЕНИЯ 395
10.2. СИСТЕМА САКЗ-М 396
Глава 11. СРЕДСТВА АВТОМАТИЗАЦИИ 401
11.1. Функции автоматики 401
11.2. АВТОМАТИЗАЦИЯ КОТЕЛЬНЫХ 405
11.3. АВТОМАТИКА КОТЛА ДКВР 408
ГЛАВА 12. ГАЗОПРОВОДЫ КОТЕЛЬНЫХ И ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ 416
12.1. ГАЗОСНАБЖЕНИЕ КОТЕЛЬНЫХ И ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ 416
12.2. ВНУТРЕННИЕ ГАЗОПРОВОДЫ ПРОМЫШЛЕННЫХ ПРОИЗВОДСТВ 418
12.3. ГАЗОСНАБЖЕНИЕ ГАЗОИСПОЛЬЗУЮЩИХ УСТАНОВОК 422
ГЛАВА 13. ЭКСПЛУАТАЦИЯ ВНУТРЕННИХ ГАЗОПРОВОДОВ И ГАЗОВОГО ОБОРУДОВАНИЯ 424
13.1. ВВОД В ЭКСПЛУАТАЦИЮ ВНУТРЕННИХ ГАЗОПРОВОДОВ И ОБОРУДОВАНИЯ производственных объектов 424
13.2. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВНУТРЕННИХ ГАЗОПРОВОДОВ И ГАЗОВОГО ОБОРУДОВАНИЯ 429
13.3. ТЕКУЩИЙ И КАПИТАЛЬНЫЙ РЕМОНТ ВНУТРЕННИХ ГАЗОПРОВОДОВ И ГАЗОВОГО ОБОРУДОВАНИЯ 431
13.4. ОСТАНОВ КОТЕЛЬНОЙ (ЦЕХА) ИЛИ ОТДЕЛЬНЫХ ГАЗОИСПОЛЬЗУЮЩИХ УСТАНОВОК ДЛЯ РЕМОНТА 432
13.5. ЗАМЕНА ГАЗОВЫХ СЧЕТЧИКОВ И ДИАФРАГМ 434
ГЛАВА 14. ГАЗООПАСНЫЕ РАБОТЫ 435
14.1. ОБЩИЕ ПОЛОЖЕНИЯ 435
14.2. Виды газоопасных работ 439
14.3. ОРГАНИЗАЦИЯ ГАЗООПАСНЫХ РАБОТ 442
14.4. НАРЯД-ДОПУСК 446
14.5. Меры безопасности 449
14.6. СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ 452
